Comment synchroniser les horloges de plusieurs bâtiments

La synchronisation de plusieurs horloges dans différents bâtiments peut s'avérer complexe pour les écoles, les hôpitaux, les campus d'entreprises, les usines, les bâtiments gouvernementaux et autres grandes organisations. Lorsque des dizaines, voire des centaines d'horloges sont installées dans divers bâtiments, le réglage manuel de chacune d'elles est fastidieux et peut entraîner des incohérences dans l'affichage de l'heure.

Un réseau basé Système de synchronisation d'horloge NTP Elle offre une solution plus fiable. En connectant les horloges numériques à un serveur NTP centralisé via un réseau IP, les horloges de différents bâtiments peuvent automatiquement maintenir une heure précise et cohérente.

Il est ainsi possible de synchroniser et de contrôler de nombreuses horloges réparties dans plusieurs bâtiments grâce au système de synchronisation horaire NTP. Les horloges NTP PoE et les horloges NTP WiFi peuvent être utilisées pour construire un système d'horloges évolutif pour plusieurs bâtiments.

Pourquoi la synchronisation des horloges IP est-elle importante entre plusieurs bâtiments ?

Dans un seul bâtiment, quelques secondes de décalage horaire entre deux horloges peuvent paraître insignifiantes. Cependant, sur un grand campus ou dans un complexe de plusieurs bâtiments, des horaires incohérents peuvent engendrer des problèmes de fonctionnement. Par exemple, une université peut avoir des horloges numériques installées dans salles de classe, laboratoires, bibliothèques, bâtiments administratifs, installations sportives, couloirs, salles de réunion. Si chaque horloge fonctionne indépendamment, la dérive des horloges et les réglages manuels peuvent progressivement entraîner l'affichage d'heures différentes par les différentes horloges. Des horloges numériques précises et synchronisées sont particulièrement importantes pour les organisations qui dépendent d'horaires précis, notammentécoles et universités, hôpitaux et établissements de soins de santé, usines de fabrication, bâtiments gouvernementaux, aéroports et infrastructures de transport, campus d'entreprises, Entrepôts et centres logistiques. Un système de synchronisation d'horloges centralisé garantit que toutes les horloges connectées utilisent la même référence temporelle fiable.

Qu'est-ce qu'un système de synchronisation d'horloges multi-bâtiments ?

Un système de synchronisation d'horloges multi-bâtiments relie plusieurs horloges situées dans différents bâtiments à une source de temps réseau commune.

L'architecture de base est :Source de temps → Serveur NTP → Réseau IP → Horloges IP numériques

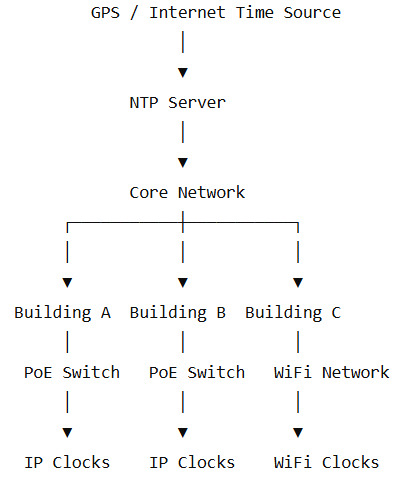

Un système typique peut être structuré comme suit :

Le serveur NTP fournit l'heure de référence, tandis que les horloges numériques du réseau synchronisent leurs horloges internes avec le serveur NTP.

Comment fonctionne un système d'horloge réseau ?

NTP (Network Time Protocol) est un protocole réseau conçu pour synchroniser les horloges des ordinateurs, des serveurs et des périphériques connectés au réseau.

Dans un système d'horloge IP, tle serveur NTP fournit l'heure de référence, tl'horloge IP numérique agit comme un client NTP, tLe réseau assure la communication entre le serveur et les horloges.

Le processus de synchronisation fonctionne généralement comme suit :

1. Le serveur NTP obtient l'heure précise à partir d'une source de temps fiable.
2. Les horloges IP numériques se connectent au réseau.
3. Chaque horloge communique avec le serveur NTP.
4. L'horloge reçoit l'heure de référence.
5. L'horloge ajuste son heure interne.
6. La synchronisation est répétée périodiquement.

Comme les horloges communiquent via un réseau IP, il n'est pas nécessaire qu'elles soient connectées au même commutateur réseau physique. Tant que le réseau permet la communication avec le serveur NTP, les horloges des différents bâtiments peuvent se synchroniser sur la même source de temps.

Comment synchroniser les horloges numériques dans plusieurs bâtiments

Un système fiable de synchronisation d'horloges pour plusieurs bâtiments comprend généralement cinq étapes.

1. Choisissez une source de temps fiable

La première étape consiste à déterminer où le système obtiendra l'heure précise.

Les sources de temps courantes comprennent GPS/GNSS, jeServeurs NTP Internet, serveurs NTP locaux, od'autres sources de temps de référence fiables.Pour les applications exigeant une fiabilité élevée, un serveur NTP basé sur le GPS peut fournir une référence temporelle indépendante et précise pour l'ensemble de l'installation. Pour les installations plus petites, un serveur NTP basé sur Internet peut également convenir. Le choix dépend de la précision requise, de l'architecture réseau, de la disponibilité d'Internet et des exigences de l'application.

2. Installer un serveur NTP central

Le serveur NTP fait office de source de temps centrale pour le système d'horloge numérique.

Une architecture typique est Antenne GPS → Serveur NTP → Réseau → Horloges IP numériques

Le serveur NTP peut être installé dans une salle serveur centrale, une salle de contrôle réseau ou tout autre emplacement sécurisé. Une fois configuré, le même serveur NTP peut assurer la synchronisation horaire des horloges numériques installées dans plusieurs bâtiments. Pour les applications critiques, les organisations peuvent déployer des serveurs NTP primaires et secondaires afin d'améliorer la disponibilité du système.

3. Connecter tous les bâtiments au réseau IP

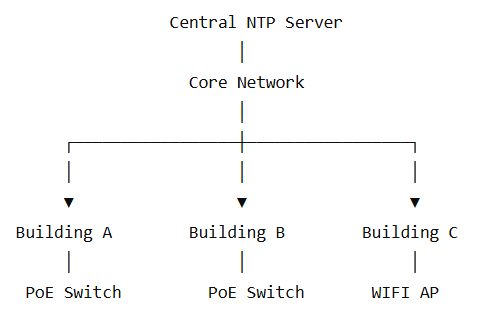

Les bâtiments doivent disposer d'une connectivité réseau adéquate. Par exemple:

Le réseau doit permettre aux horloges numériques de communiquer avec le serveur NTP. Lors de la conception du réseau, il faut tenir compte de plusieurs éléments.Adressage IP, Configuration VLAN, Routage réseau, Règles du pare-feu, Trafic NTP, Adresses IP DHCP ou statiques, Redondance du réseau, Sécurité du réseau. Un réseau correctement conçu est essentiel pour une synchronisation fiable des horloges de plusieurs bâtiments.

4. Installer les horloges numériques du réseau

Une fois la connectivité réseau établie, des horloges réseau peuvent être installées dans tous les bâtiments.Il existe deux types courants d'horloges réseau :

UN. Horloge NTP PoE

PoE, ou alimentation par Ethernet, permet à une horloge numérique de recevoir de l'alimentation et une communication réseau via un câble Ethernet. Une architecture typique est Serveur NTP → Réseau → Commutateur PoE → Horloge IP PoE. Les horloges numériques PoE sont particulièrement adaptées aux nouveaux bâtiments dotés d'un câblage Ethernet structuré.

B. Horloge Wi-Fi NTP

L'horloge WiFi se connecte au réseau sans fil de l'organisation et communique avec le serveur NTP via le réseau IP. L'architecture estServeur NTP → LAN → Réseau WiFi → Horloge IP WiFi.Les horloges IP WiFi sont utiles lorsque l'installation de nouveaux câbles Ethernet est difficile ou coûteuse.

Les horloges PoE et WiFi peuvent toutes deux faire partie du même système de synchronisation d'horloge réseau.

5. Configurer les paramètres NTP et de fuseau horaire

Chaque horloge IP numérique doit être configurée avec les paramètres réseau et horaires appropriés.

Les paramètres typiques comprennent Adresse du serveur NTP, Serveur NTP secondaire, si pris en charge. Fuseau horaire. Réglages de l'heure d'été, Format d'affichage, Adresse IP, Paramètres réseau.Une fois configurée, l'horloge peut se synchroniser automatiquement avec le serveur NTP.Cela réduit considérablement le besoin de réglage manuel de l'horloge.

Un serveur NTP peut-il synchroniser l'horloge de plusieurs bâtiments ?

Oui. Un serveur NTP centralisé peut fournir une référence temporelle commune aux horloges du réseau réparties sur plusieurs bâtiments, à condition que l'architecture réseau permette aux horloges de communiquer avec le serveur.

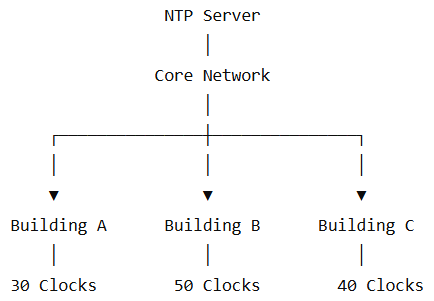

Par exemple:

Le nombre réel d'horloges IP prises en charge dépend de facteurs tels que : performances du serveur NTP, Architecture réseau. Intervalles de synchronisation, Bande passante du réseau, Nombre de clients NTP, Conception du système. FPour les installations plus importantes ou critiques, plusieurs serveurs NTP peuvent être utilisés pour la redondance et une fiabilité accrue. Par conséquent, un serveur NTP distinct n'est pas forcément nécessaire pour chaque bâtiment.

Avantages d'un système d'horloge numérique en réseau

Comparé aux horloges autonomes configurées manuellement, un système de synchronisation d'horloges basé sur un réseau offre plusieurs avantages importants.

• Synchronisation automatique

Les horloges numériques se synchronisent automatiquement avec la source de temps NTP désignée.

• Heures régulières

Les horloges de différents bâtiments peuvent maintenir une référence horaire commune et précise.

• Gestion centralisée

Plusieurs horloges et bâtiments peuvent être gérés au sein d'un même système d'horloges en réseau.

• Évolutivité

Des bâtiments supplémentaires et des horloges numériques pourront être ajoutés au fur et à mesure de la croissance de l'organisation.

• Connectivité flexible

Les technologies PoE et WiFi offrent différentes options d'installation en fonction de l'infrastructure du bâtiment.

• Maintenance réduite

La synchronisation automatique réduit le besoin pour les techniciens de régler manuellement les horloges.

Solutions de synchronisation d'horloges numériques SeedlingNet

Réseau de semis propose des solutions de synchronisation horaire en réseau pour les organisations qui ont besoin d'une heure précise et cohérente sur plusieurs sites. Un système d'horloge réseau SeedlingNet typique peut combiner Serveur NTP + Horloges IP PoE + Horloges IP WiFi + Gestion de réseau.Cette architecture permet aux horloges réseau installées dans différents bâtiments de se synchroniser avec une source de temps NTP commune. Le système d'horloge IP SeedlingNet peut être appliqué à divers domaines, notamment écoles et universités, hôpitaux, installations gouvernementales, usines, corganisation d'entreprise, fabrication wentrepôts, infrastructures de transport.Le système peut être conçu en fonction de l'infrastructure réseau du site, du nombre d'horloges, des exigences de synchronisation horaire et de l'environnement d'installation.
